Giá bán: Liên hệ VNĐ

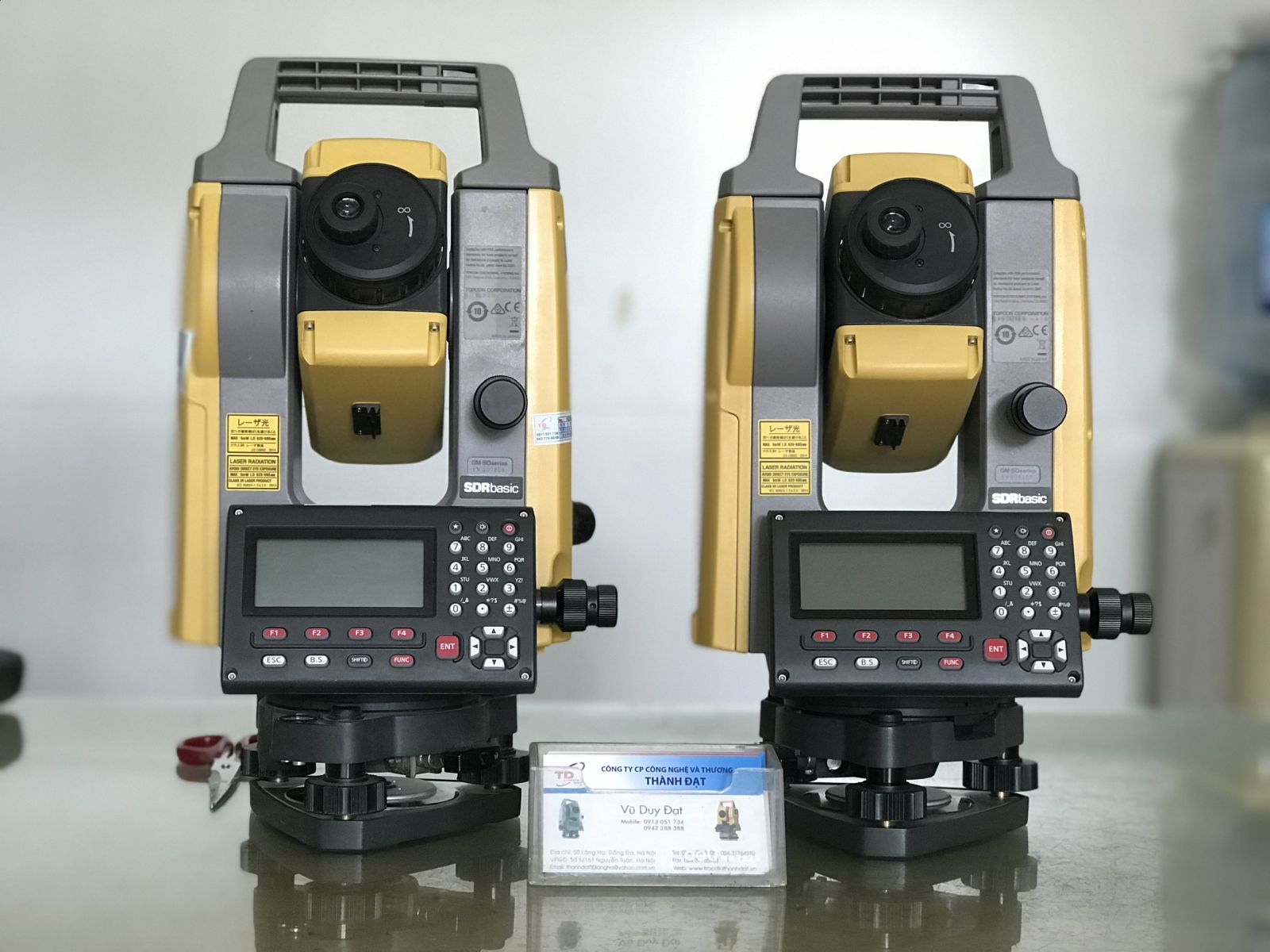

Topcon GM-50 Series thừa hưởng sự phát triển về công nghệ, khoa học kỹ thuật của hãng Topcon với hàng loạt điểm nhấn đáng chú ý. Thiết kế thẩm mỹ, công nghệ hiện đại - là công cụ đo đạc, khảo sát, bố trí điểm tuyệt vời, cung cấp sự tin cậy và linh hoạt với chi phí hợp lý và nhiều ứng dụng tiện lợi.
Cần tư vấnĐể lại số điện thoại

Công ty CP Công nghệ và Thương mại Thành Đạt

  • 50 Láng Hạ, Đống Đa, Hà Nội
  • 5/161 Nguyễn Tuân, Thanh Xuân, Hà Nội
  • 1/56 Nguyễn Thái Sơn, Gò Vấp, TP. Hồ Chí Minh

A. TÍNH NĂNG NỔI BẬT

> Khối đo EDM hiện đại

  • Đo không gương 500m
  • Đo xa 4000m – độ chính xác 1.5 mm + 2 ppm
  • Đo nhanh với chùm tia laser đỏ đồng trục

>> Hệ thống mã hóa góc hiện đại

  • Hệ thống mã hóa góc IACS
  • Độ chính xác góc 2″ (GM-52) và 5″ (GM-55)
  • Bù nghiêng 2 trục, dải bù ±6′


>>> Truyền trút dữ liệu dễ dàng

  • Truyền dữ liệu qua cổng USB 2.0
  • Hỗ trợ bộ nhớ ngoài 32GB
  • Tương thích với mọi thiết bị trắc địa


>>>> Chống chịu tốt với môi trường

  • Được cấp mã bảo mật IP66 bởi IEC
  • Chống bụi 100%
  • Chống nước phun từ vòi 12.5m từ mọi góc


B. THÔNG SỐ KỸ THUẬT

1. Ống kính

- Độ phóng đại:  30x / 2.5 "
- Chiều dài: 171mm; Khẩu độ khách quan, 45mm (EDM 48mm)
      + Hình ảnh, dựng lên; Lĩnh vực xem, 1 ° 30 '; Giải quyết Power, 2.5 ”;
- Tiêu cự tối thiểu: 1,3m (4,3 ').Chiếu sáng kẻ ô: 5 mức độ sáng

2. Đo góc

- Độ phân giải màn hình: 1 ”/ 5” (0,0002 / 0,001g, 0,005 / 0,02 mil)
- Độ chính xác (ISO 17123-3: 2001) 5"
- Bộ bù đôi trục, cảm biến độ nghiêng của trục kép, phạm vi hoạt động: ± 6 '.
- Bồi thường bồi thường On / Off (có thể chọn)
- Đo khoảng cách:
      + Phạm vi: Chế độ đo không gương: 500m (2.624 ')
      + Đo với gương mini 1,3 đến 500m (4,3 đến 1,640ft.)
      + Đo với gương đơn 1,3 đến 4000m (4,3 đến 13,320ft)
    + Hiển thị tối thiểu Fine/Coarse: 0,0001m (0,001ft./1/8 in.)/0,001m (0,005ft/1/8 in.) (lựa chọn)
      + Đo thô: 0,001m (0,005ft / 1/8 in.) / 0,01m (0,02ft. / 1 in.) (lựa chọn)
      + Theo dõi / Đường: 0,01m (0,02ft. / 1 in.)
- Độ chính xác: Leser: (2 + 2ppm x D) mm * 6
      + Gương giấy: (2 + 2ppm x D) mm
      + Gương đơn AP/CP:(1,5 + 2ppm x D) mm
- Thời gian đo * 8 Fine 0.9s (1.5s ban đầu)
      + 0,6 thô (1,3 giây ban đầu)
      + Theo dõi 0,4 (1,3 giây ban đầu)

- Hệ điều hành, giao diện và quản lý dữ liệu: Hệ điều hành Linux
- Màn hình hiển thị / Bàn phím đồ họa LCD, 192 x 80 chấm, đèn nền: bật / tắt (lựa chọn)
- Bàn phím chữ và số / 28 phím có đèn nền
- Lưu trữ dữ liệu: Bộ nhớ trong xấp xỉ. 50.000 điểm
- Bộ nhớ ngoài bằng USB (tối đa 32GB)
- Giao diện Serial RS-232C, USB2.0 (Loại A cho bộ nhớ tro nhớ USB)
- Bluetooth modem (tùy chọn) * 9 Bluetooth Class 1.5, Phạm vi hoạt động: lên đến 10m * 10

3. Thông số khác

- Laser-pointer Laser đồng trục đỏ sử dụng chùm tia EDM
- Bọt nước cân bằng 6 ’(Vòng tròn bên trong)
- Mức độ tròn (trên tribrach) 10 '/ 2mm
- Dọi tâm laser Magnifcation: 3x, Lấy nét tối thiểu: 0.5m (19.7in.) Từ đáy tribrach
- Laser (tùy chọn) diode laser đỏ (635nm ± 10nm),
- Độ chính xác của chùm tia: <=1.0mm@1.3m, sản phẩm laser loại 2
- Chống bụi và nước / Nhiệt độ hoạt động IP66 (IEC 60529: 2001)/-20 đến + 60ºC (-4 đến +140ºF)
- Kích thước có tay cầm:
   183 (W) x 181 (D) x 348 (H) mm (Trên cả hai mặt)
   183 (W) x 174 (D) x 348 (H) mm (Trên một mặt)
- Chiều cao máy 192,5mm từ bề mặt lắp tribrach
- Trọng lượng với pin & tribrach 5,1kg (11,3lb)
- Nguồn pin: Pin sạc Li-ion BDC46C
      + Thời gian hoạt động (20ºC) * 11 Khoảng. 14 giờ * 12




C. ỨNG DỤNG

Được tích hợp phần mềm đo đạc khảo sát SDRbasic, chạy trơn tru trên hệ điều hành Linux, điều khiển bằng màn hình LCD và bộ bàn phím dễ gõ, máy toàn đạc điện tử Topcon GM-50 Series sẽ giúp bạn giải quyết các bài toán sau:

  • Đo các điểm không đặt được gương

  • Đo tọa độ 3D

  • Đo giao hội các điểm

  • Bố trí điểm ra thực địa

  • Khảo sát địa hình

  • Tìm điểm khuất

  • Tìm đường thẳng khuyết thiếu

  • Tính toán diện tích, khối lượng

  • Ứng dụng giao thông

  • Đo chuyển trục tọa độ

DTHÔNG TIN VỀ TOPCON - NHẬT BẢN



Topcon là một tập đoàn hoạt động trên rất nhiều lĩnh vực như: hệ thống GNSS, thiết bị đo đạc, thiết bị y tế, đo lường 3D... được ra đời năm 1932 tại Nhật Bản. Topcon có trụ sở tại nhiều quốc gia trên thế giới. Hiện nay, Topcon đang là hãng thiết bị trắc địa chiếm thị phần nhiều nhất trên thế giới (với gần 28% thị phần).
Thương hiệu Topcon từ lâu đã không còn xa lạ với người sử dụng Việt Nam với các sản phẩm có giá thành tốt, độ bền và độ chính xác cao, tính năng siêu chống nước & chống bụi, phạm vi đo dài. Topcon đã và đang là sự lựa chọn hàng đầu của nhiều khách hàng!
